Vertikale Luft- und Trittschallprüfstände (Bauakustik)

In den Vertikalprüfständen (im Umfang des akkreditierten Prüflabors enthalten) können Deckenaufbauten auf ihre Luft- und Trittschalldämmung und Bodenaufbauten auf ihre Trittschallpegelminderung geprüft werden.

• Zwei Prüfstände:
  • Vertikalprüfstand mit normierter Massivdecke
  • Vertikalprüfstand mit wechselbarer Leichtbaudecke
• Jeweils zwei übereinander liegende Räume, ein Sende- und ein Empfangsraum
• Trenndecke zwischen den Räumen ist das Prüfbauteil

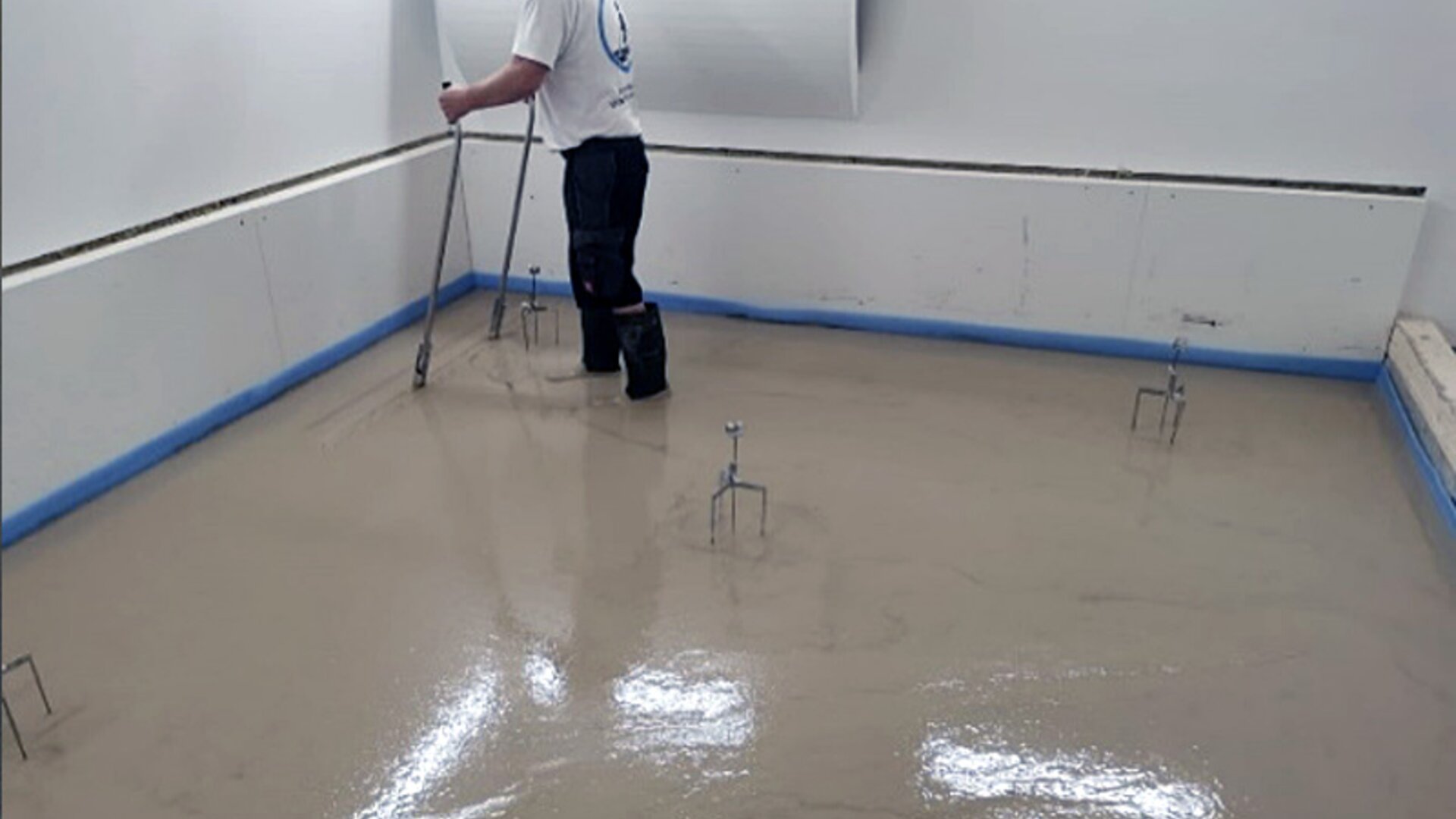

• Deckel des Prüfstands kann mit Kran abgenommen werden, um verschiedene Bodenaufbauten hineinzuheben


Mögliche Messungen

• Messung der Luftschalldämmung nach DIN EN ISO 10140-2:2021-09:
  Bewertetes Schalldämm-Maß R_w von Boden- und Deckensystemen nach DIN EN ISO 717-1
• Messung der Trittschalldämmung nach DIN EN ISO 10140-3:2021-09
  • Bewerteter Norm-Trittschallpegel L_n,w nach DIN EN ISO 717-2
  • Bewertete Trittschallpegelminderung ∆L_w nach DIN EN ISO 717-2

Zusätzlich kann im Wechselprüfstand die Schalldämmung von vertikalen Bauteilen (z.B. Dächer, Unterdecken, etc.) ermittelt werden.


Technische Daten

Vertikalprüfstand wechselbar | Fläche Senderaum: 3,42 x 3,76 m (12,86 m²)
Vertikalprüfstand massiv | Fläche Senderaum: 3,75 x 3,5 m (13,13 m²)
